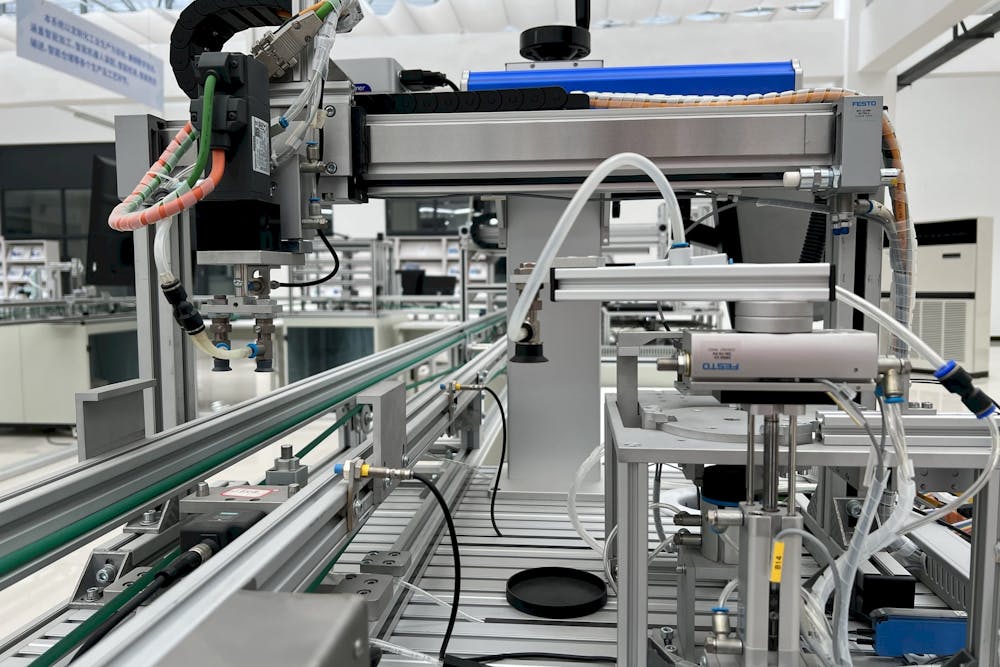

Lekka rama z aluminium bez utraty sztywności

W konstrukcjach z profili aluminiowych najczęściej nie przegrywa samo aluminium. Przegrywa zła geometria, zbyt długie przęsło, przypadkowo dobrany łącznik albo rama, która wygląda solidnie na ekranie, ale po skręceniu zaczyna pracować pod ręką. Lekka i sztywna konstrukcja nie powstaje przez wybór „najmocniejszego profilu z katalogu”. Powstaje wtedy, gdy projektant wie, gdzie konstrukcja będzie się uginać, gdzie pojawi się skręcanie, a gdzie wystarczy odchudzić element bez żadnej straty użytkowej.

Profile aluminiowe są wdzięczne: można je ciąć na wymiar, szybko skręcać, rozbudowywać, poprawiać i serwisować bez spawania. Mają jednak jedną twardą zasadę. Jeżeli rama ma być sztywna, sama masa materiału nie wystarczy. Liczy się moment bezwładności przekroju, rozstaw podpór, sposób połączenia narożników i to, czy siła działa osiowo, bocznie, punktowo czy dynamicznie.

Dobór profilu: kiedy 40×40 wystarczy, a kiedy trzeba przejść na większy przekrój

Profil 40×40 mm jest najczęściej wybieranym punktem startowym, bo daje rozsądny kompromis między masą, ceną i dostępnością akcesoriów. W praktyce sprawdza się przy osłonach maszyn, lekkich stołach, regałach technicznych, stanowiskach montażowych, ramach do drukarek 3D, prostych wózkach i zabudowach, które nie przenoszą dużych sił bocznych. To nie znaczy, że zawsze będzie wystarczający.

Pierwsza decyzja powinna dotyczyć nie rozmiaru profilu, lecz długości niepodpartego odcinka. Krótki profil 40×40 może być bardzo sztywny. Ten sam profil na odcinku 1200–1500 mm, obciążony punktowo w środku, zacznie zachowywać się zupełnie inaczej. Ugięcie rośnie bardzo szybko wraz z długością belki, dlatego dokładanie kilku milimetrów grubości ścianki często daje gorszy efekt niż skrócenie przęsła przez dodatkową podporę.

W praktycznym projekcie warto przyjąć prostą hierarchię:

• najpierw skróć rozpiętość elementu przez podporę, nogę, poprzeczkę albo podział ramy;
• potem zwiększ wysokość przekroju w kierunku obciążenia, na przykład przejdź z 40×40 na 40×80;
• dopiero później wybieraj profil ciężki zamiast lekkiego;
• na końcu dokładaj dodatkowe łączniki, jeżeli sama geometria nadal nie wystarcza.

To ważne, bo profil o większej wysokości zwykle poprawia sztywność skuteczniej niż profil tylko „grubszy”. Jeżeli belka pracuje pionowo, profil 40×80 mm ustawiony wysokim bokiem może dać wyraźnie lepszy efekt niż cięższy wariant 40×40. Jeśli rama ma przenosić obciążenia w obu kierunkach, lepszy będzie profil kwadratowy o większym przekroju, na przykład 45×45, 50×50 albo 80×80 mm.

Trzeba też rozróżnić konstrukcje statyczne i dynamiczne. Stół warsztatowy z obciążeniem stałym wybaczy więcej. Rama pod napęd liniowy, manipulator, głowicę frezującą albo element z częstymi przyspieszeniami już nie. Tam liczy się nie tylko ugięcie, ale też drganie, skręcanie i luz na połączeniach. Jeżeli konstrukcja ma pracować z ruchem, lepiej od razu przewidzieć sztywniejszy przekrój i mocniejsze węzły, zamiast później ratować projekt kątownikami.

Orientacyjnie, przy lekkich stanowiskach i osłonach wybór profilu można uprościć:

• 20×20 lub 30×30 mm — osłony, lekkie ramki, zabudowy bez istotnego obciążenia;
• 40×40 mm — uniwersalne ramy, stanowiska, wózki, nieduże stoły, konstrukcje pomocnicze;
• 40×80 mm — belki, dłuższe odcinki, elementy nośne pod blaty i prowadnice;
• 45×45 lub 50×50 mm — konstrukcje wymagające większej rezerwy, szczególnie przy rowku 10;
• 80×80 mm i większe — podstawy maszyn, cięższe ramy, bramy, konstrukcje z dużym momentem skręcającym.

Najgorszy błąd? Projektowanie „na oko” całej ramy z jednego profilu. W praktyce dobra konstrukcja często ma profile mieszane: lżejsze w wypełnieniach, mocniejsze w belkach nośnych i największe tam, gdzie pojawiają się siły skupione.

Sztywność konstrukcji: geometria, usztywnienia i typowe błędy montażowe

Sztywność ramy zaczyna się od geometrii. Prostokąt z profili aluminiowych wygląda stabilnie, ale bez odpowiedniego usztywnienia potrafi zamienić się w równoległobok. To klasyczny problem przy wysokich regałach, bramach, stojakach i wózkach. Narożnik skręcony jednym łącznikiem trzyma elementy razem, ale nie zawsze skutecznie blokuje obrót.

Dlatego w konstrukcjach, które mają być sztywne, trzeba świadomie stosować trójkąty, poprzeczki i płyty usztywniające. Najprostsza zasada brzmi: jeżeli rama ma dużą powierzchnię prostokątną, trzeba ją zamknąć przekątną, panelem albo sztywnym wypełnieniem. Sama rama z czterech profili zwykle nie wystarczy.

Najbardziej skuteczne metody usztywniania to:

• przekątna z profilu lub płaskownika, która blokuje pracę ramy w płaszczyźnie;
• płyta przykręcona do ramy, na przykład aluminiowa, stalowa, kompozytowa albo ze sklejki technicznej;
• dodatkowa poprzeczka pod miejscem obciążenia punktowego;
• kątowniki wewnętrzne i zewnętrzne w narożach, gdy połączenie ma przenosić moment;
• łączniki ukryte lub automatyczne tam, gdzie liczy się estetyka, ale nie powinny być jedynym zabezpieczeniem przy dużym obciążeniu bocznym.

Warto tu postawić mocną granicę. Jeżeli konstrukcja ma przenosić duże siły boczne, pracować dynamicznie albo utrzymywać precyzję pozycjonowania, nie należy opierać całego projektu wyłącznie na lekkich kątownikach i nakrętkach młoteczkowych. Takie połączenie jest szybkie i wygodne, ale jego sztywność zależy od docisku, tarcia, jakości rowka, długości styku i dokładności montażu. Przy wibracjach może wymagać kontroli oraz zabezpieczenia śrub przed luzowaniem.

Drugim błędem jest zbyt późne myślenie o skręcaniu. Projektant patrzy na belkę z boku, sprawdza ugięcie pionowe i uznaje, że wszystko jest w porządku. Potem okazuje się, że siła nie działa w osi profilu, tylko kilka centymetrów obok. Powstaje moment skręcający, a konstrukcja zaczyna „pływać”. Dotyczy to szczególnie prowadnic liniowych, wysięgników, ram z jednostronnym obciążeniem i stołów, na których ciężar stoi przy krawędzi.

W takich miejscach trzeba stosować jedną z trzech decyzji:

• przesunąć obciążenie bliżej osi nośnej;
• dodać drugi profil równolegle i połączyć je poprzeczkami;
• przejść na większy przekrój zamknięty albo profil o wyższym momencie bezwładności.

W konstrukcjach precyzyjnych trzeba pilnować jeszcze jednej rzeczy: dokładności cięcia. Profil docięty pod kątem albo z różnicą długości 1–2 mm może wymusić skręcenie ramy podczas montażu. Śruby wszystko „dociągną”, ale nie naprawią geometrii. Zamiast sztywnej ramy powstaje konstrukcja ze wstępnymi naprężeniami. Czasem wygląda dobrze, dopóki nie przykręci się prowadnicy, blatu albo panelu.

Praktyczna procedura montażu powinna wyglądać tak:

• najpierw sprawdź długości elementów i jakość cięcia;
• złóż ramę luźno, bez pełnego dokręcania;
• ustaw przekątne i kąty;
• dokręcaj połączenia stopniowo, symetrycznie;
• dopiero po kontroli geometrii montuj płyty, prowadnice i elementy robocze;
• po pierwszym obciążeniu sprawdź połączenia ponownie.

Nie jest to przesadna ostrożność. To różnica między konstrukcją, którą da się wyregulować raz, a taką, która po każdym przesunięciu wymaga poprawiania.

Koszt, masa i montaż: gdzie naprawdę szukać oszczędności

Oszczędzanie na profilach aluminiowych ma sens, ale tylko wtedy, gdy wiadomo, gdzie konstrukcja ma rezerwę. Najtańsze odchudzanie polega na usunięciu materiału z miejsc, które nie pracują. Najdroższe — na zastosowaniu zbyt słabego profilu w belce nośnej, a potem dokładaniu wsporników, kątowników, płyt i czasu montażowego.

Ceny profili zależą od systemu, przekroju, długości, obróbki, anodowania, producenta i sposobu zakupu. W połowie 2026 roku w polskich sklepach można znaleźć profile konstrukcyjne 45×45 mm w okolicach kilkudziesięciu złotych za metr bieżący, a do tego trzeba doliczyć VAT, cięcie, transport i akcesoria. To ostatnie bywa niedoszacowane. Przy małej ramie same profile są widocznym kosztem. Przy większej konstrukcji znaczącą część budżetu potrafią zjeść łączniki, nakrętki, śruby, zaślepki, stopki, zawiasy, uchwyty i elementy poziomujące.

Typowy błąd kosztorysowy polega na liczeniu tylko metrów profilu. Tymczasem realny koszt ramy trzeba policzyć tak:

• profile aluminiowe;
• cięcie na wymiar;
• obróbka końców, gwintowanie, wiercenie, jeśli jest potrzebne;
• łączniki systemowe;
• elementy poziomujące i mocujące do podłoża;
• panele, blaty, osłony lub wypełnienia;
• transport długich odcinków;
• czas montażu i ewentualnej regulacji.

Jeżeli konstrukcja ma być tania i sztywna, największy priorytet ma redukcja liczby skomplikowanych połączeń. Każde połączenie to koszt, potencjalny luz i czas montażu. Czasami profil 40×80 mm jako jedna belka jest lepszym wyborem niż dwa profile 40×40 mm połączone wieloma dystansami. Innym razem odwrotnie: dwa lżejsze profile rozstawione szerzej dadzą większą sztywność przy podobnej masie. Decyduje kierunek obciążenia.

Warto też uważać na profile bardzo lekkie. Mają sens w osłonach, ramkach, konstrukcjach pomocniczych i elementach, które nie przenoszą dużych sił. Nie powinny być automatycznym wyborem do podstaw maszyn, długich belek, bram ani miejsc, w których trzeba mocno dociągać łączniki. Cieńsze ścianki oznaczają mniejszą tolerancję na błędy montażowe, słabszą pracę gwintów i większe ryzyko lokalnego odkształcenia przy punktowym docisku.

Jeżeli zależy Ci na lekkiej konstrukcji, zacznij od tych decyzji:

• wybierz większy rozstaw elementów nośnych, zamiast bezrefleksyjnie zwiększać masę profilu;
• stosuj profile lekkie tylko tam, gdzie nie pracują jako główne belki;
• skracaj przęsła dodatkowymi podporami;
• usztywniaj duże prostokąty przekątną lub płytą;
• unikaj wysięgników, jeśli można przenieść obciążenie bliżej podpory;
• nie oszczędzaj na połączeniach w narożach przenoszących moment.

Dobrze zaprojektowana rama aluminiowa nie musi być ciężka. Musi mieć materiał tam, gdzie działają siły. To podstawowa różnica.

Na koniec zostaje decyzja wykonawcza: ciąć samodzielnie czy zamówić docięcie. Przy prostych osłonach własne cięcie może być wystarczające. Przy ramach pod prowadnice, blaty pomiarowe, stanowiska montażowe albo konstrukcje wielosegmentowe lepiej zamówić cięcie na wymiar z kontrolą tolerancji. Oszczędność kilkudziesięciu złotych na cięciu łatwo znika, gdy rama nie trzyma przekątnych albo wymaga podkładania dystansów.

FAQ: najczęstsze pytania o lekkie i sztywne konstrukcje z profili aluminiowych

Czy profil 40×40 mm wystarczy do stołu warsztatowego?
Tak, ale tylko przy rozsądnej rozpiętości i dobrym podparciu blatu. Jeżeli stół ma mieć szerokość powyżej około 1000–1200 mm, ciężki blat albo punktowe obciążenia, lepiej dodać poprzeczki albo zastosować profil 40×80 mm w belkach głównych.

Czy lepszy jest profil lekki, standardowy czy ciężki?
Profil lekki wybieraj do osłon, ram pomocniczych i mało obciążonych elementów. Standardowy jest najbezpieczniejszym wyborem do uniwersalnych konstrukcji. Ciężki ma sens tam, gdzie występuje długie przęsło, duży moment, mocne połączenie albo obciążenie dynamiczne.

Czy większy profil zawsze oznacza sztywniejszą konstrukcję?
Nie zawsze. Większy przekrój pomaga, ale o wyniku decyduje kierunek obciążenia, długość przęsła, sposób podparcia i jakość połączeń. Źle skręcona rama z dużego profilu może być mniej stabilna niż mniejsza konstrukcja z dobrą przekątną.

Czy profile aluminiowe nadają się do budowy ram maszyn?
Tak, szczególnie do osłon, stanowisk, transporterów, ram pomocniczych i modułowych konstrukcji przemysłowych. Przy maszynach precyzyjnych trzeba jednak sprawdzić drgania, skręcanie, sposób mocowania prowadnic oraz sztywność węzłów. Aluminium nie zastąpi automatycznie spawanej ramy stalowej w ciężkich aplikacjach.

Co najbardziej poprawia sztywność bez dużego wzrostu masy?
Najczęściej nie grubszy profil, tylko lepsza geometria: krótsze przęsło, przekątna, płyta usztywniająca, wyższy przekrój ustawiony w kierunku obciążenia albo rozstawienie dwóch profili dalej od siebie.

Kiedy nie warto odchudzać konstrukcji?
Nie warto odchudzać belek głównych, narożników przenoszących moment, podstaw pod prowadnice liniowe i miejsc z obciążeniem dynamicznym. Tam zbyt lekki profil szybko ujawnia się jako ugięcie, drganie albo luz montażowy.

Od czego zacząć projekt?
Od narysowania kierunków sił, a nie od wyboru profilu z katalogu. Zaznacz podpory, obciążenia, długości przęseł i miejsca, gdzie konstrukcja może się skręcać. Dopiero potem dobierz przekroje, łączniki i usztywnienia.
